Cómo Inspeccionar una Barra Central De Dirección: Guía Completa de Inspección

Una inspección de la Barra Central De Dirección requiere más que asociar el juego de dirección, la vibración, el tirón, o el ruido con una pieza sospechosa. Esos síntomas pueden venir de varias condiciones de dirección, suspensión, rueda, o neumático. Si reemplazas la Barra Central De Dirección sin probar todo el varillaje, puedes dejar la falla real sin tocar y generar costos de reparación innecesarios.

Para inspeccionar una Barra Central De Dirección, revisa los síntomas reportados, examina la barra y los puntos de conexión en busca de deterioro visible, y verifica el movimiento anormal bajo la carga especificada por el fabricante del vehículo. Compara ambos extremos e inspecciona el brazo Pitman, el brazo intermedio, las Terminales de Dirección, los sujetadores, y los puntos de montaje antes de decidir si el reemplazo se justifica.

Nuestra experiencia proviene de la producción, el ensamblaje, la inspección final, y la comunicación documentada de devoluciones de la Barra Central De Dirección. Eso nos da experiencia sobre la condición del producto, pero no reemplaza el diagnóstico a nivel de vehículo. Siempre deberías verificar los métodos de elevación, los límites de movimiento, los procedimientos de sujeción, y los requisitos de seguridad contra la información de servicio OEM vigente.

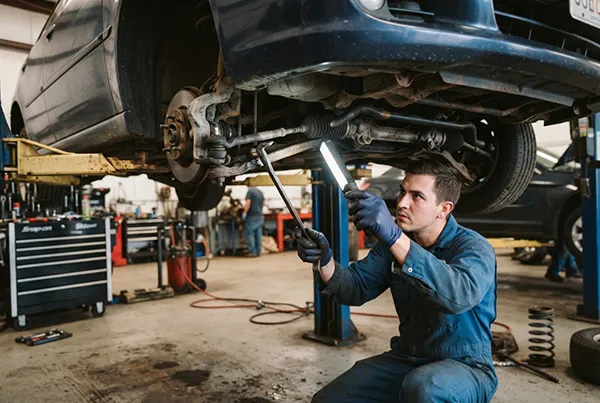

¿Qué Deberías Verificar Antes de una Inspección de la Barra Central De Dirección?

Un conductor puede describir dirección suelta, vibración, tirón, golpes secos, o una respuesta de dirección retrasada. Estos reclamos importan, pero no identifican el componente defectuoso. Si empiezas con una conclusión en lugar de evidencia, la inspección puede convertirse rápidamente en un ejercicio de reemplazo de piezas, en lugar de un diagnóstico estructurado.

Empieza documentando cuándo ocurre el síntoma, y verifica las condiciones básicas de rueda, neumático, dirección, y suspensión. Luego identifica el diseño del varillaje de dirección y localiza la Barra Central De Dirección, el brazo Pitman, el brazo intermedio, las Terminales de Dirección, los puntos de montaje, y los sujetadores. Usa el procedimiento de inspección OEM correcto antes de aplicar fuerza o elevar el vehículo.

Trata los Síntomas como Indicaciones de Inspección

Los síntomas de dirección pueden ayudarte a decidir dónde y cómo inspeccionar, pero no pueden demostrar que la Barra Central De Dirección haya fallado.

Por ejemplo:

• El juego de dirección puede involucrar juntas del varillaje, un brazo intermedio desgastado, movimiento de la caja de dirección, holgura en el punto de montaje, u otra conexión.
• El tirón del vehículo puede relacionarse con la alineación, la presión de los neumáticos, la construcción del neumático, el arrastre de frenos, el bombeo del camino, o la geometría de la suspensión.
• La vibración puede comenzar en una rueda, un neumático, un cubo, un componente del tren motriz, o una conexión de dirección suelta.
• Los golpes secos pueden venir de varias juntas de dirección y suspensión.
• El desgaste desigual de neumáticos puede indicar problemas de alineación o suspensión, en lugar de una Barra Central De Dirección defectuosa.

Deberías registrar las condiciones de operación asociadas con el reclamo. Anota si ocurre con el vehículo detenido, durante una dirección a baja velocidad, sobre caminos irregulares, al frenar, o a velocidad de autopista. Esta información ayuda a un técnico calificado a reproducir el problema de forma segura.

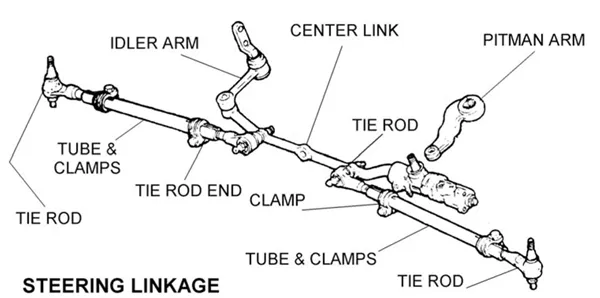

Identifica el Sistema de Dirección Antes de Probar

No todos los vehículos usan la misma disposición de varillaje. La Barra Central De Dirección, a veces llamada varilla de relé o componente relacionado con la Barra de Acoplamiento en ciertos catálogos, transmite el movimiento de dirección a través de las piezas conectadas. Su método de prueba depende del diseño del vehículo y de la construcción de la junta.

Antes de empezar, confirma:

1. La aplicación vehicular y la configuración de dirección.
2. La información de servicio correcta para ese modelo y año.
3. Los puntos de elevación y soporte especificados.
4. Si la inspección requiere que las ruedas estén cargadas, sin cargar, o colocadas en placas de giro.
5. Si un asistente debe mover el volante durante la observación.
6. Cualquier criterio de movimiento, torque, o reemplazo definido por el fabricante.

Nunca confíes en una medición de juego o un valor de torque universal. Un límite que aplica a un diseño puede ser inadecuado para otro. Si el procedimiento correcto no está disponible, una evaluación adicional por parte de un profesional calificado de dirección y suspensión es más segura que adivinar.

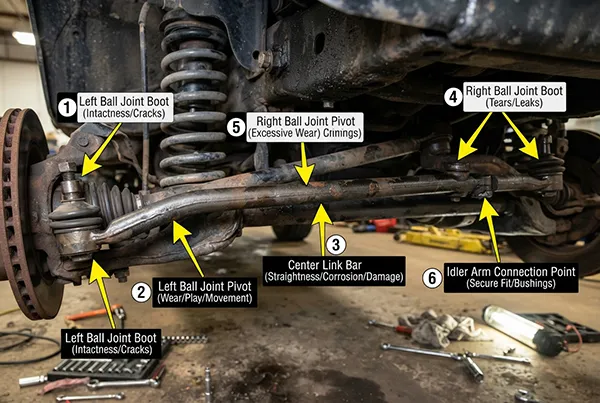

¿Cómo Inspeccionas Visualmente una Barra Central De Dirección?

Una inspección visual puede revelar deformación, agrietamiento, daño al guardapolvo, corrosión, contaminación, sujetadores sueltos, y marcas de contacto. Sin embargo, una Barra Central De Dirección puede verse normal y aun así contener desgaste interno o movimiento anormal.¹ Los hallazgos visuales deberían respaldar el diagnóstico, no convertirse en todo el diagnóstico.

Limpia suficiente suciedad del componente para exponer su cuerpo, juntas, guardapolvos, sujetadores, y puntos de conexión. Usa una iluminación adecuada y compara ambos extremos cuando corresponda. Registra cualquier anormalidad antes de alterar los sujetadores o desarmar el varillaje, ya que retirarlos puede borrar evidencia útil sobre el movimiento o la condición de instalación.

Examina el Cuerpo de la Barra Central De Dirección

Inspecciona el cuerpo completo, en lugar de solo las áreas de junta. Deberías buscar:

• Doblez, torsión, u otra deformación
• Grietas alrededor de transiciones, secciones forjadas, o áreas mecanizadas
• Marcas de impacto fuertes o contacto metálico reciente
• Corrosión severa, picaduras, o pérdida de material
• Evidencia de interferencia con componentes cercanos
• Roscas dañadas o superficies de montaje deformadas
• Calentamiento, soldadura, esmerilado, o modificación no autorizada previos

Una Barra Central De Dirección doblada puede cambiar la geometría de dirección², pero no deberías juzgar la rectitud de memoria ni compararla con una pieza para un vehículo distinto. Algunas barras tienen curvas y desplazamientos intencionales. Compara el componente con planos verificados, información de servicio, o un reemplazo correcto confirmado.

En nuestro trabajo de fabricación, el control dimensional comienza con el plano y los puntos de referencia especificados. La misma lógica aplica durante la inspección: la apariencia por sí sola no es un estándar dimensional confiable.

Inspecciona los Guardapolvos, Sellos, y Áreas de Junta

Un guardapolvo dañado puede permitir que el agua, la arena, y los contaminantes del camino entren a una junta.³ Verifica si hay rasgaduras, perforaciones, endurecimiento, desplazamiento, anillos de retención faltantes, y fugas alrededor del área de sellado.

El daño al guardapolvo es evidencia importante, pero no demuestra automáticamente que la junta haya superado su límite de servicio.⁴ Todavía necesitas evaluar el movimiento y seguir los criterios del fabricante. Por el contrario, un guardapolvo intacto no garantiza que la junta interna esté en buen estado.

También deberías examinar:

• El asentamiento del espárrago cónico
• Las tuercas, dispositivos de bloqueo, y pines de chaveta donde estén instalados
• Señales de que un espárrago se ha movido dentro de su orificio de montaje
• Rastros de óxido o superficies pulidas que sugieran movimiento
• Boquillas de grasa dañadas en diseños reparables
• Contaminación alrededor de la junta
• Herrajería incorrecta o faltante

No aprietes un sujetador que parezca suelto a un valor supuesto. Primero determina por qué está suelto, y si el espárrago, la conicidad, las roscas, o el orificio de montaje, o la pieza conectada, se han dañado. Usa solo el método y la especificación de apriete específicos de la aplicación.

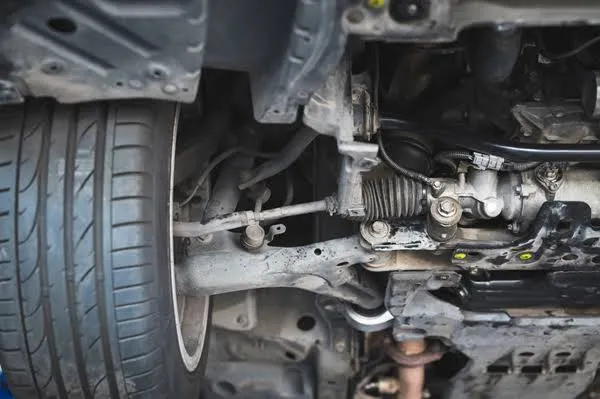

¿Cómo Verificas si una Barra Central De Dirección Tiene Movimiento Anormal?

El juego oculto a menudo es más importante que la apariencia superficial. El desafío es separar la articulación de junta prevista de la holgura no deseada. Si aplicas fuerza en la dirección equivocada o pruebas el varillaje bajo la carga equivocada, el movimiento normal puede parecer defectuoso, mientras que un desgaste genuino puede permanecer oculto.

Verifica el movimiento de la Barra Central De Dirección usando el procedimiento OEM y una condición de carga adecuada. Observa cada junta y conexión mientras se aplica una fuerza controlada de dirección o manual. Compara los dos extremos donde sus diseños sean equivalentes, y observa si hay movimiento independiente, retraso, golpes secos, o desplazamiento en los puntos de montaje conectados.

Carga el Varillaje Correctamente

Una junta de dirección está diseñada para articularse dentro de un ángulo definido. El movimiento angular suave no es lo mismo que el juego libre.⁵ La holgura anormal generalmente aparece como movimiento entre superficies que deberían permanecer firmemente acopladas, pero la cantidad aceptable y el método de prueba aprobado varían según la aplicación.

Dependiendo del vehículo, el fabricante puede requerir:

• Que el vehículo permanezca a su altura de manejo normal
• Que las ruedas delanteras se eleven o sostengan de una forma específica
• Que un asistente mueva el volante dentro de un rango limitado
• Una palanca o herramienta de medición colocada en una ubicación definida
• Un indicador de carátula u otro dispositivo de medición aprobado
• Una inspección con el motor encendido o apagado
• Una comparación contra un límite de servicio específico del modelo

No deberías improvisar usando un apalancamiento excesivo. La fuerza excesiva puede mover piezas flexibles, dañar un guardapolvo, generar un movimiento engañoso, o desestabilizar un vehículo mal sostenido.

Sigue los procedimientos de elevación, soporte, bloqueo de dirección, y medición de movimiento del fabricante del vehículo. Nunca trabajes debajo de un vehículo sostenido solo por un gato.⁶

Distingue la Articulación de la Holgura

Observa el espárrago, la carcasa, el cuerpo de la Barra Central De Dirección, y el brazo conectado al mismo tiempo. Estás buscando el punto donde comienza el movimiento y si un componente se mueve sin transferir inmediatamente el movimiento al siguiente.

Las observaciones útiles incluyen:

1. ¿El espárrago articula suavemente, o se desplaza dentro de la carcasa?
2. ¿Se mueve toda la junta porque el punto de montaje está suelto?
3. ¿El brazo Pitman comienza a moverse antes de que responda la Barra Central De Dirección?
4. ¿La Barra Central De Dirección se mueve mientras el punto de montaje del brazo intermedio se desplaza?
5. ¿El movimiento es similar en ambos extremos comparables, o un lado es claramente distinto?
6. ¿Puedes escuchar o sentir un golpe seco en el mismo momento en que ocurre el desplazamiento visible?

La comparación es valiosa, pero no sustituye a las especificaciones. Ambos lados podrían estar desgastados, o sus diseños de junta podrían diferir. Tu observación debería medirse contra criterios de servicio verificados siempre que el fabricante los proporcione.

Si no aparece ningún defecto visible pero el síntoma persiste, no asumas que la pieza está en buen estado. El siguiente paso puede requerir medición, desmontaje bajo un procedimiento aprobado, verificaciones de alineación, o un diagnóstico por parte de un profesional calificado.

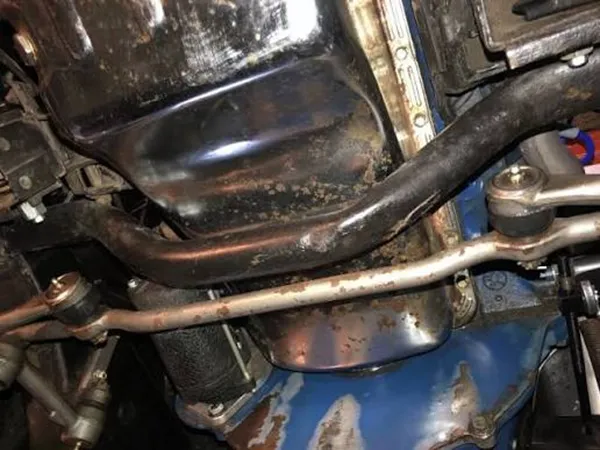

¿Por Qué Debes Inspeccionar la Barra Central De Dirección junto con las Piezas Adyacentes?

La Barra Central De Dirección funciona como parte de un sistema de dirección conectado. El movimiento en el brazo intermedio, el brazo Pitman, las Terminales de Dirección, la caja de dirección, los soportes de montaje, o los sujetadores puede parecer originarse en la propia barra. Por lo tanto, inspeccionar solo un componente puede generar una conclusión de falla incorrecta.

Observa todo el varillaje de dirección mientras se aplica la carga de prueba. Sigue el movimiento desde la entrada de dirección, a través del brazo Pitman y la Barra Central De Dirección, hasta las conexiones del brazo intermedio y las Terminales de Dirección. Registra la ubicación exacta del movimiento anormal antes de aprobar el desmontaje o el reemplazo.

Sigue la Trayectoria del Movimiento

Una secuencia de inspección útil es:

1. Caja de dirección y montaje: verifica el movimiento observable de la carcasa o del montaje, según el procedimiento de servicio.
2. Conexión del brazo Pitman: observa el brazo, la conexión del eje, y la junta de la Barra Central De Dirección.
3. Cuerpo y juntas de la Barra Central De Dirección: busca retraso, movimiento libre, deformación, y desplazamiento de junta.
4. Brazo intermedio y soporte: verifica si el brazo o su punto de montaje sube, baja, o se desplaza de forma anormal.
5. Terminales de Dirección y ajustadores: inspecciona las juntas interiores y exteriores, los manguitos, las abrazaderas, las roscas, y los sujetadores.
6. Puntos relacionados de rueda y suspensión: considera otros componentes cuando el síntoma sugiera un problema más amplio.

Un soporte suelto puede imitar el desgaste de junta, porque toda la conexión se mueve bajo la carga de dirección. Del mismo modo, el desgaste en una Terminal de Dirección puede generar un juego de dirección incluso cuando la Barra Central De Dirección permanece dentro de la especificación.

Documenta la Evidencia Antes del Reemplazo

Tu registro de inspección debería identificar qué se observó, dónde ocurrió, y cómo se probó. La documentación útil incluye:

Elemento del registro	Qué capturar
Síntoma reportado	Descripción del conductor y condiciones de operación
Información del vehículo	Modelo, año, configuración, y kilometraje
Condición de prueba	Cargado o sin cargar, estado del motor, y método de soporte
Hallazgos visuales	Condición del guardapolvo, corrosión, deformación, y sujetadores
Hallazgos de movimiento	Junta o punto de montaje exacto donde ocurrió el movimiento
Medición	Herramienta usada y límite OEM, si aplica
Componentes adyacentes	Brazo Pitman, brazo intermedio, Terminales de Dirección, y puntos de montaje
Evidencia	Fotografías claras, video, y notas de inspección
Decisión	Reemplazo, ajuste, monitoreo, o diagnóstico adicional

Nuestras comunicaciones documentadas de reclamos y devoluciones han mostrado que los reclamos basados solo en síntomas son difíciles de evaluar. Un componente devuelto puede llegar con un problema de dirección reportado, pero el registro disponible puede no incluir el resultado del movimiento bajo carga, la condición del punto de conexión, ni la inspección de las piezas adyacentes. Sin esos datos, no se puede confirmar una causa a nivel de vehículo solo a partir de la pieza devuelta.

Esa limitación importa. La inspección de fábrica puede evaluar la condición del material, las dimensiones, las características de ensamblaje, y el estado observable del producto devuelto. No puede reconstruir cada condición de instalación ni diagnosticar todo el vehículo sin evidencia de campo confiable. Un buen registro protege la decisión de reparación y hace que cualquier revisión técnica posterior sea más útil.

Preguntas Frecuentes

¿Puede una Barra Central De Dirección verse normal y aun así estar desgastada?

Sí. Una superficie intacta y un guardapolvo sin daño no descartan la holgura o el desgaste interno. Deberías verificar el movimiento bajo la carga y el método especificados por el fabricante del vehículo. También deberías comparar las juntas y los puntos de montaje conectados antes de decidir que la Barra Central De Dirección está en buen estado.

¿La dirección suelta demuestra que la Barra Central De Dirección ha fallado?

No. La dirección suelta puede resultar de varias juntas del varillaje de dirección, un brazo intermedio, movimiento de la caja de dirección, holgura en el punto de montaje, u otras condiciones. Trata el juego de dirección como una razón para inspeccionar todo el sistema. Confirma la ubicación del movimiento anormal antes de reemplazar cualquier componente.

¿Deberías reemplazar una Barra Central De Dirección cuando su guardapolvo está roto?

Un guardapolvo roto es evidencia de una pérdida de protección y de posible contaminación, pero la decisión de reparación depende del diseño del componente, la condición de la junta, la política de reemplazo, y la guía OEM. Inspecciona en busca de corrosión, contaminación, y movimiento anormal. No asumas que la apariencia del guardapolvo por sí sola establece la condición completa de la junta.

¿Puedes usar el mismo límite de juego para cada Barra Central De Dirección?

No. Los diseños de junta, los sistemas de dirección, las posiciones de prueba, y los límites de servicio varían entre aplicaciones vehiculares. Los valores universales de holgura y torque pueden generar decisiones incorrectas. Deberías usar la información de servicio OEM vigente para el vehículo exacto, y buscar una evaluación profesional calificada cuando la especificación adecuada no esté disponible.

¿Se requiere una alineación después de reemplazar la Barra Central De Dirección?

Los requisitos de alineación dependen del diseño del vehículo y del trabajo realizado. El reemplazo del varillaje de dirección puede afectar la geometría de dirección o revelar problemas de alineación existentes.⁷ Sigue el procedimiento de reparación del fabricante, verifica la posición del volante y la instalación del varillaje, y haz revisar o ajustar la alineación cuando la información de servicio lo requiera.

Conclusión

Una inspección de la Barra Central De Dirección confiable combina la documentación de síntomas, las verificaciones de condición visible, las pruebas de movimiento bajo carga, y la comparación con todo el varillaje de dirección. El juego de dirección, el ruido, el tirón, o la vibración deberían iniciar una inspección, no decidir su resultado. Deberías verificar cada método de prueba, límite de desgaste, y especificación de sujetador contra la información OEM. Si necesitas Barras Centrales De Dirección fabricadas según planos verificados, muestras, o especificaciones del mercado de repuestos, contacta a GDST Auto Parts para conversar sobre la producción OEM/ODM, la documentación de calidad, las pruebas, el empaque, y la cobertura de aplicaciones.

---
