Confundir la diferencia entre el Terminal de Dirección y el Brazo Axial es uno de los errores de aprovisionamiento más comunes que veo en el mercado de posventa automotriz. Parece un pequeño problema de nomenclatura. En la práctica, causa ajustes incorrectos, quejas de instalación y devoluciones innecesarias, problemas que cuestan dinero real.

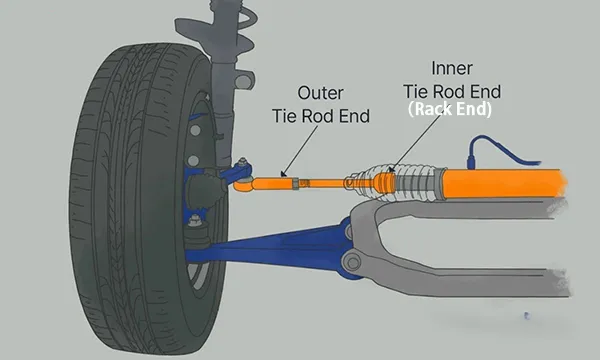

La diferencia entre un Terminal de Dirección y un Brazo Axial se reduce a la posición y la interfaz. El Terminal de Dirección se encuentra en el extremo exterior del enlace de dirección, conectándose al muñón de dirección en la rueda. El Brazo Axial se encuentra en el extremo interior, conectando la barra de dirección con la carcasa de la cremallera o el enlace central. Comparten un diseño de rótula similar, pero no son intercambiables: el tipo de rosca, la dirección de la rosca, las dimensiones del espárrago y la lógica de ajuste son todos diferentes.
Comprender esta distinción a nivel de componente es el primer paso. Pero lo que realmente importa en la adquisición B2B es saber por qué la confusión ocurre tan a menudo, y cómo construir un proceso de selección confiable que la prevenga.
¿Qué Hace Realmente un Terminal de Dirección?
La mayoría de las quejas de dirección comienzan en la rueda. Y exactamente ahí es donde vive el Terminal de Dirección.

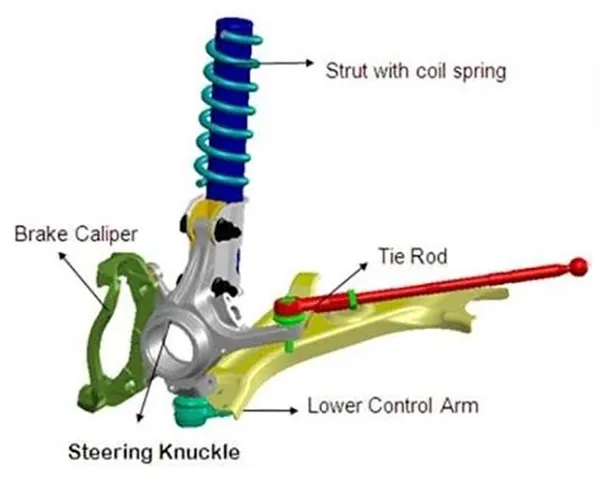

El Terminal de Dirección es el eslabón exterior en el sistema de dirección. Conecta el eje de la barra de dirección con el muñón de dirección, que porta el cubo de la rueda.1 Cuando la cremallera de dirección se mueve hacia la izquierda o la derecha, el Terminal de Dirección es lo que traduce ese movimiento en el cambio de ángulo de la rueda.
Dado que se encuentra en el extremo de la rueda del enlace, el Terminal de Dirección absorbe los golpes de la carretera, maneja un movimiento angular constante y debe mantener una geometría de rótula precisa para mantener la rueda correctamente alineada.
¿Qué Hace Distintivo a un Terminal de Dirección?
El Terminal de Dirección tiene algunas características definitorias que lo diferencian de un Brazo Axial:
- Espárrago cónico: El espárrago se inserta en un orificio cónico del muñón de dirección. Este diseño cónico proporciona una conexión firme y resistente a la vibración que es crítica para la respuesta de la dirección.
- Ajuste con tuerca almenada y pasador de seguridad: El extremo exterior se asegura con una tuerca almenada y un pasador de seguridad en la mayoría de las aplicaciones, aunque algunos diseños modernos usan una tuerca estándar con una especificación de torque específica.
- Cuerpo roscado: El cuerpo del Terminal de Dirección se rosca en el eje de la barra de dirección. Esta conexión roscada es lo que permite el ajuste de convergencia durante la alineación de las ruedas.
- Rosca a izquierdas o a derechas: Dependiendo del vehículo y del lado del coche, la dirección de la rosca puede diferir. Este es uno de los errores de especificación más comunes en los pedidos del mercado de posventa.
Por qué la Identificación del Terminal de Dirección Falla en la Adquisición
En mi experiencia gestionando consultas de importadores y propietarios de marcas, el error más frecuente es tratar los Terminales de Dirección izquierdo y derecho como imágenes especulares sin otras diferencias. En muchos vehículos japoneses, los Terminales de Dirección exteriores del lado del conductor y del acompañante tienen direcciones de rosca opuestas específicamente para evitar que se aflojen durante el movimiento normal de la dirección2.
Pedir la dirección de rosca incorrecta significa que la pieza se instala físicamente pero se afloja gradualmente durante el uso: un problema de garantía que es difícil de rastrear hasta el desajuste original.
A continuación, una referencia rápida de lo que debes confirmar al aprovisionar Terminales de Dirección:
| Especificación | Por qué Importa |
|---|---|
| Lado izquierdo o derecho | Determina la dirección de la rosca en muchos vehículos |
| Tamaño y paso de la rosca | Afecta la compatibilidad con el eje de la barra de dirección |
| Diámetro y conicidad del espárrago | Debe coincidir exactamente con el orificio del muñón de dirección |
| Longitud total | Afecta la geometría de convergencia y la holgura de instalación |
| Año/modelo de aplicación vehicular | Descarta errores de aplicación cruzada |
El Terminal de Dirección no es una pieza universal. Incluso dentro de la misma línea de modelos, los cambios en el año de producción o el nivel de equipamiento pueden afectar las dimensiones del espárrago o la especificación de rosca. Verifica siempre por aplicación vehicular, no solo por comparación visual.
¿Qué Es un Brazo Axial y en qué Se Diferencia?
El Brazo Axial a menudo se denomina terminal de barra de dirección interior, y ese nombre revela su posición. Se encuentra en el lado de la cremallera del enlace de dirección, no en el lado de la rueda.

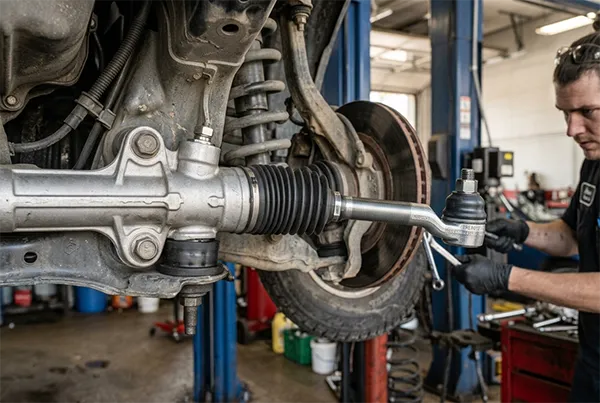

En los sistemas de dirección de cremallera y piñón, el Brazo Axial se rosca directamente en el extremo de la carcasa de la cremallera o se conecta a la propia barra de la cremallera.3 En los sistemas de dirección de bolas recirculantes o los sistemas de paralelogramo más antiguos, existe un punto de conexión interior similar, aunque la terminología y el diseño del componente pueden diferir.
El trabajo del Brazo Axial es transferir el movimiento lineal de la cremallera de dirección hacia el eje de la barra de dirección, que luego va al Terminal de Dirección exterior y la rueda. Maneja un tipo de carga diferente y una interfaz de conexión diferente a la del Terminal de Dirección.
Cómo Difiere un Brazo Axial en su Construcción
- Diseño de zócalo esférico: Al igual que un Terminal de Dirección, el Brazo Axial usa una esfera y un zócalo para permitir el movimiento angular. Pero la geometría del zócalo suele ser diferente: diseñada para el rango de movimiento requerido en la posición interior en lugar de la exterior.
- Rosca de interfaz con la cremallera: El Brazo Axial se rosca en la carcasa de la cremallera, no en un eje de barra de dirección. Esta rosca generalmente tiene un paso más grueso y un diámetro mayor que la rosca del cuerpo de un Terminal de Dirección.
- Sin espárrago cónico: Un Brazo Axial no se conecta a un orificio cónico. Se conecta a través de su propia carcasa roscada. Esta es la diferencia visual y funcional más inmediata respecto a un Terminal de Dirección.
- Asiento del fuelle interior: En muchos diseños, el Brazo Axial tiene un asiento o ranura para sujetar el fuelle de la cremallera de dirección. Un ajuste incorrecto puede dañar el sello del fuelle.
Selección del Brazo Axial: Lo que los Equipos de Adquisición Hacen Mal
El problema más común que veo con los Brazos Axiales en la adquisición B2B es la sustitución de números de pieza basada en la apariencia. La carcasa de la rótula de un Brazo Axial puede parecer similar a un Terminal de Dirección cuando se fotografía de forma aislada. Sin los detalles de la interfaz del lado del vehículo, en particular el tamaño y el paso de la rosca de la cremallera, una pieza visualmente similar no encajará.
Esto es lo que debes verificar al aprovisionar Brazos Axiales:
| Especificación | Por qué Importa |
|---|---|
| Diámetro y paso de la rosca de la cremallera | Ajuste directo en la carcasa de la cremallera: sin posibilidad de ajuste |
| Rango de ángulo del zócalo esférico | Debe coincidir con el rango de movimiento en la posición interior |
| Longitud total | Afecta la geometría de la barra de dirección y el ajuste del fuelle |
| Diámetro del asiento del fuelle | Necesario para un sellado correcto del fuelle |
| Aplicación vehicular | Confirma todas las especificaciones juntas |
Un punto más que vale la pena señalar: en algunos vehículos, especialmente ciertos modelos japoneses y coreanos, el Brazo Axial se vende como parte de un conjunto completo de barra de dirección interior que incluye un zócalo, una sección de eje y un collar de bloqueo. En estos casos, aprovisionar solo el extremo del zócalo esférico sin el eje creará problemas de instalación en el campo.
¿Cómo los Distingues al Hacer un Pedido?
Esta es la pregunta práctica para cualquier persona que construya un catálogo o realice un pedido.
Parecer similares no es razón suficiente para tratarlos como la misma pieza. He visto este mismo atajo crear costosos ciclos de devolución para distribuidores que almacenaban piezas de dirección sin un proceso de selección claro.
A continuación, un marco claro para distinguir entre los dos en la adquisición:

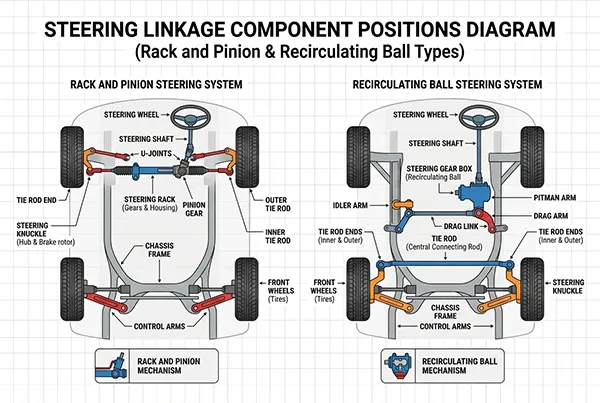

Paso 1: Confirma la Posición en el Enlace de Dirección
- Posición exterior → Terminal de Dirección (se conecta al muñón de dirección)
- Posición interior → Brazo Axial (se conecta a la carcasa de la cremallera o al enlace central)
Este es el filtro principal. La posición en el vehículo determina qué pieza necesitas antes de considerar cualquier otra especificación.
Paso 2: Identifica la Interfaz de Conexión
- Espárrago cónico + tuerca almenada → casi con certeza un Terminal de Dirección
- Carcasa roscada que se conecta en la cremallera → Brazo Axial
- Zócalo interior con rosca exterior → Brazo Axial (estilo terminal de barra de dirección interior)
Paso 3: Verifica por Aplicación Vehicular
Usa el año, marca, modelo, motor y submodelo del vehículo para obtener el número de pieza correcto. Realiza una referencia cruzada con los números OE cuando estén disponibles. En catálogos de aplicación mixta, un solo vehículo puede tener tanto un Terminal de Dirección como un Brazo Axial en el mismo conjunto de dirección: ambos son necesarios y ninguno reemplaza al otro.
Paso 4: Verifica la Especificación de Rosca de Forma Independiente
No asumas la compatibilidad de rosca basándote únicamente en referencias cruzadas de catálogo. Para nuevas aplicaciones o primeros pedidos en una línea de vehículos específica, confirma el tamaño y el paso de la rosca directamente con el equipo técnico del proveedor. Solo este paso elimina la mayoría de las disputas de ajuste antes de que ocurran.
Preguntas Frecuentes
¿Puede un Terminal de Dirección reemplazar a un Brazo Axial si lucen iguales?
No. Incluso cuando un Terminal de Dirección y un Brazo Axial parecen similares en las fotos, la interfaz de conexión, la especificación de rosca y la función de ajuste son diferentes. Sustituir uno por el otro resultará en una instalación incorrecta, que crea holgura en la dirección, problemas de alineación y posibles problemas de seguridad.
¿Por qué algunos proveedores listan ambos como "Terminales de Dirección" en su catálogo?
La terminología de catálogo no siempre es consistente entre mercados. Algunos proveedores usan "Terminal de Dirección" como una categoría amplia que cubre tanto las piezas interiores como las exteriores. Verifica siempre si la pieza está especificada como interior (lado de la cremallera) o exterior (lado de la rueda) en lugar de confiar únicamente en el nombre de la categoría.
¿Cómo identifico un Brazo Axial de un Terminal de Dirección mirando la pieza?
Un Brazo Axial típicamente tiene un cuerpo de carcasa roscado diseñado para roscarse en la cremallera, sin espárrago cónico. Un Terminal de Dirección tiene un espárrago cónico en un extremo y un cuerpo roscado en el otro. Si ves un espárrago cónico, es un Terminal de Dirección exterior. Si ves solo una carcasa roscada, es muy probablemente un Brazo Axial.
¿Todos los vehículos tienen tanto un Terminal de Dirección como un Brazo Axial?
La mayoría de los vehículos modernos de cremallera y piñón tienen ambos. El Brazo Axial se encuentra en la posición interior y el Terminal de Dirección en la posición exterior en cada lado. Algunos vehículos más antiguos o de servicio pesado usan una geometría de dirección diferente (sistemas de bolas recirculantes o de barra de arrastre) donde los nombres y las posiciones de los componentes pueden diferir.4
¿Qué causa la mayoría de las devoluciones relacionadas con la confusión entre Terminal de Dirección y Brazo Axial?
En mi experiencia, las causas más comunes son la dirección de rosca incorrecta en los Terminales de Dirección, el paso de rosca de cremallera incorrecto en los Brazos Axiales y la longitud total incorrecta debida a la sustitución por aplicación cruzada5. Las tres pueden prevenirse con una verificación adecuada de la aplicación vehicular antes de realizar el pedido.
Conclusión
La diferencia entre Terminal de Dirección y Brazo Axial no es solo un detalle de nomenclatura: define dónde se encuentra cada pieza en el sistema de dirección, cómo se conecta y qué especificaciones debe cumplir. Un Terminal de Dirección se conecta en el lado de la rueda a través de un espárrago cónico. Un Brazo Axial se conecta en el lado de la cremallera a través de una carcasa roscada. Se parecen pero sirven para funciones diferentes y no pueden sustituirse entre sí. Para importadores, mayoristas y propietarios de marcas que aprovisionan piezas de dirección a volumen, un proceso de selección claro basado en posición, interfaz y aplicación vehicular es la forma más confiable de reducir los desajustes, minimizar las devoluciones y proteger la reputación de tu marca en el campo.
Si estás construyendo un catálogo de piezas de dirección o necesitas verificar el ajuste en aplicaciones vehiculares específicas, contacta al equipo técnico de GDST: trabajamos directamente con los equipos de adquisición para confirmar las especificaciones correctas de las piezas antes de realizar los pedidos.
"Steering linkage", https://en.wikipedia.org/wiki/Steering_linkage. Las referencias enciclopédicas y de ingeniería automotriz definen consistentemente el Terminal de Dirección como el componente más exterior del enlace de dirección, que conecta entre el eje de la barra de dirección y el muñón de dirección para traducir el desplazamiento de la cremallera en cambio de ángulo de la rueda. Función de la evidencia: definición; tipo de fuente: enciclopedia. ↩
"Tie rod ends and threads", https://bobistheoilguy.com/forums/threads/tie-rod-ends-and-threads.199709/. Las referencias de ingeniería automotriz describen el uso de convenciones de rosca opuestas en los componentes de enlace de dirección izquierdo y derecho como una medida de diseño para contrarrestar el aflojamiento inducido por el torque durante el funcionamiento del vehículo. Función de la evidencia: mecanismo; tipo de fuente: investigación. ↩
"Rack and pinion", https://en.wikipedia.org/wiki/Rack_and_pinion. Las fuentes de ingeniería automotriz y enciclopédicas describen el terminal de barra de dirección interior (Brazo Axial) en los sistemas de dirección de cremallera y piñón como un conjunto de zócalo esférico roscado que se conecta directamente a la carcasa de la cremallera, transmitiendo el movimiento lateral de la cremallera al conjunto de la barra de dirección exterior y la rueda. Función de la evidencia: definición; tipo de fuente: enciclopedia. ↩
"Steering", https://en.wikipedia.org/wiki/Steering. Las referencias enciclopédicas sobre sistemas de dirección automotriz documentan que la dirección de bolas recirculantes, frecuentemente combinada con enlace de paralelogramo que incluye barras de arrastre y brazos del eje trasero, sigue siendo común en camiones de servicio pesado y plataformas de vehículos más antiguas, presentando una topología de componentes diferente a las configuraciones de cremallera y piñón prevalentes en los turismos modernos. Función de la evidencia: contexto histórico; tipo de fuente: enciclopedia. ↩
"Automotive Parts Ecommerce: The Fitment Data Return Problem", https://www.uncap.com/post/automotive-parts-ecommerce-fitment-data-returns. Los análisis de la industria de las cadenas de suministro del mercado de posventa automotriz identifican la especificación incorrecta de piezas, incluyendo desajustes de rosca, dimensiones y aplicación, como un contribuyente principal a las devoluciones de productos y las reclamaciones de garantía en las categorías de componentes de dirección. Función de la evidencia: estadística; tipo de fuente: institución. ↩
