Errores de Instalación de Barra Link: Cómo Identificarlos y Gestionar las Reclamaciones de Garantía

Cada vez examinamos Barras Link devueltas que los instaladores juran que son defectuosas. Pero cuando inspeccionamos las roscas, los bujes y el espárrago de la rótula, la evidencia física generalmente cuenta una historia diferente: de error de torque, no de fallo del producto.

La mayoría de los instaladores asumen que si una Barra Link falla en meses, la pieza debe ser defectuosa. Sin embargo, en nuestro análisis de piezas devueltas en GDST, hemos encontrado que muchos fallos prematuros son directamente rastreables a cómo se instaló la pieza. El error no está en elegir una mala pieza, sino en qué tan apretada se giró la tuerca y si la suspensión estaba bajo carga cuando se apretaron los tornillos.

Cuando un mayorista o distribuidor recibe una reclamación de garantía, la decisión es simple en papel: aprobar o rechazar. Pero en la práctica, la decisión incorrecta cuesta dinero. Aprobar una reclamación falsa te hace perder el coste de la pieza, el flete y la credibilidad con tu propio proveedor. Rechazar una reclamación legítima daña una relación con el cliente. La habilidad está en leer la pieza devuelta.

Cada error de instalación deja una huella física en la pieza. Un tornillo flojo deja marcas de testigo por rozamiento y gripado.¹ Un tornillo apretado en exceso deja el alargamiento de la rosca y una tuerca de bloqueo deformada. Un buje precargado en extensión máxima deja una compresión asimétrica y desgarros en el lado sin carga. Estas huellas no son subjetivas: son medibles, fotografiables y defendibles. Cuando sabes cómo luce cada una, puedes resolver una reclamación de garantía en menos de dos minutos sin llamar al instalador.

Pero identificar un error es solo la mitad del valor. La verdadera ventaja es poder explicar el rechazo a tu cliente en un lenguaje que puedan verificar ellos mismos. Cuando puedes decir: "Mira el alargamiento de la rosca en el tercer hilo visible: el tornillo cedió porque se apretó con un torque aproximadamente un 30% excesivo", la conversación pasa de ser una disputa sobre calidad a una comprensión compartida de física. Eso salva la relación y reduce las devoluciones futuras.

A continuación, recorremos los cuatro errores de instalación más comunes, cómo luce cada uno en una pieza devuelta y cómo distinguir un error del instalador de un defecto genuino del producto, para que puedas gestionar las reclamaciones de garantía con confianza y educar a tus clientes intermedios sin confrontaciones.

---

¿Por qué una Barra Link Nueva Se Afloja Después de la Instalación?

Una Barra Link floja generalmente deja evidencia visible de movimiento en las roscas, el espárrago de la rótula o el manguito del buje. Esa evidencia es distinta de la superficie de desgaste pulida de la articulación normal de una rótula.

Cuando un cliente reporta un ruido de golpe o traqueteo de una Barra Link recién instalada, el primer instinto es culpar a la holgura excesiva en la rótula. Vemos piezas devueltas marcadas como "rótula floja" al menos dos veces al mes. Pero cuando colocamos un indicador de reloj en el espárrago y medimos la holgura, la mayoría de estas piezas están dentro de la especificación OE. El problema real es que la tuerca nunca se apretó lo suficiente para sujetar correctamente la rótula.

Cómo Luce el Daño por Instalación Floja en una Pieza Devuelta

Las marcas físicas son visibles sin equipos de laboratorio:

• Marcas de rozamiento en la cara de la arandela — un anillo brillante y pulido donde la arandela ha microvibrado contra el soporte de montaje. Esto indica que la carga de sujeción era demasiado baja para evitar el movimiento relativo.

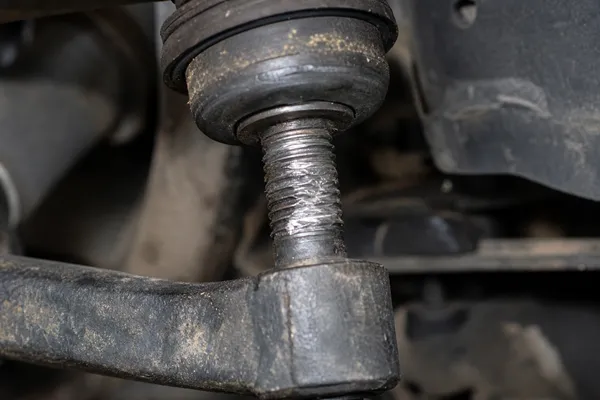

• Marcas de gripado en las roscas — estas marcas metálicas rugosas suelen aparecer cuando la tuerca no se aprieta suficientemente y el espárrago se mueve repetidamente bajo vibración.
• Marcas de testigo en el zócalo de la rótula — una tuerca floja permite que el espárrago se deslice axialmente en el cono, dejando una marca de bruñido circular en la superficie esférica del zócalo. Esto a menudo se confunde con "desgaste excesivo" por un inspector sin experiencia.

Por qué Esto Importa para el Lector de Soporte Técnico

Si ves estas señales, la pieza casi con certeza no es defectuosa. La propia rótula puede tener 0,2 mm de holgura, perfectamente dentro de la especificación, pero como la tuerca se apretó con torque insuficiente, esa holgura se tradujo en ruido audible. La respuesta correcta es rechazar la reclamación de garantía y explicar que la pieza se instaló por debajo de la especificación mínima de torque. Proporciona una foto de las marcas de gripado o rozamiento como evidencia.

Sin embargo, hay una advertencia. Si las roscas no muestran rozamiento, la cara de la arandela no tiene marcas y la tuerca está apretada, pero la rótula sigue teniendo juego axial excesivo (más de 0,5 mm en la mayoría de las Barras Link de turismos), eso es un defecto genuino del producto. Hemos visto ambos escenarios, y la diferencia es clara una vez que sabes dónde buscar.

---

Señales de Daño por Exceso de Torque en Barras Link Devueltas

Sí. Apretar en exceso el tornillo de una Barra Link deforma las roscas más allá de su límite elástico, agrieta el inserto de nylon de bloqueo o distorsiona el zócalo de la rótula, y los tres modos de fallo pueden parecer un producto roto para un inspector no capacitado.

El instinto de "apretar hasta que se sienta sólido" es la práctica más dañina en la instalación de Barras Link. Muchos instaladores confían en pistolas de impacto o en la intuición en lugar de usar el valor de torque recomendado. La fuerza excesiva puede dañar las roscas, la tuerca de bloqueo o la estructura de la rótula. Esa fuerza extra no hace la rótula más segura: alarga el tornillo plásticamente, reduce su carga de sujeción y a menudo embute el anillo de nylon de la tuerca de bloqueo lo suficientemente profundo como para perder su función autoblocante.

Evidencia Física del Exceso de Torque en una Pieza Devuelta

• Alargamiento de la rosca — el vástago del tornillo se estrecha visiblemente justo debajo de la tuerca, y las roscas parecen "adelgazadas" o "estranguladas" bajo aumento. En una rosca métrica, a veces se puede ver una ligera reducción en el diámetro mayor medida con un calibrador.

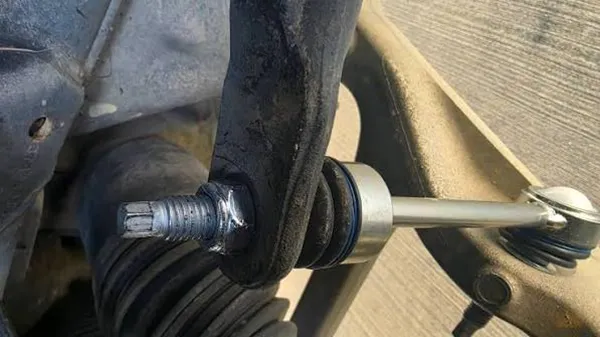

• Inserto de nylon agrietado — el elemento de bloqueo en una tuerca de par predominante está diseñado para uso único de todas formas, pero el exceso extremo de torque agrieta el anillo de nylon radialmente. Un inserto agrietado significa que la tuerca ya no resiste el aflojamiento, aunque se haya instalado correctamente.
• Zócalo de rótula distorsionado — en diseños prensados o remachados, el exceso de torque puede ovalizar el zócalo, creando un punto de tensión que bloquea el espárrago. Esto es poco frecuente, pero lo hemos documentado en Barras Link de camiones de servicio pesado donde los instaladores usaron una llave de impacto sin limitador de torque.

Cómo Distinguir el Exceso de Torque de un Defecto de Fabricación

Un espárrago de rótula roto que se fractura durante la instalación puede ser causado por un defecto de material frágil o por exceso de torque. A continuación, el árbol de decisión:

Observación	Probable Exceso de Torque	Probable Defecto de Material
Las roscas muestran estrangulamiento o adelgazamiento visible	Sí	No
La superficie de fractura es dúctil (rugosa, granular)	Sí	No
La superficie de fractura es frágil (lisa, cristalina)	No	Sí
El inserto de nylon está agrietado o desplazado	Sí	No
La cabeza del tornillo se cortó por debajo del flange	No	Posible — verificar certificación del material

Si la fractura es dúctil y las roscas están alargadas, el tornillo cedió en tensión antes de romperse: eso es un error de instalación. Si la fractura es frágil y las roscas están intactas, el material falló por debajo de su resistencia esperada: eso es un problema del proveedor. Hemos visto ambos resultados en nuestra caja de piezas devueltas, y los documentamos con fotografías exactamente por esta razón.

---

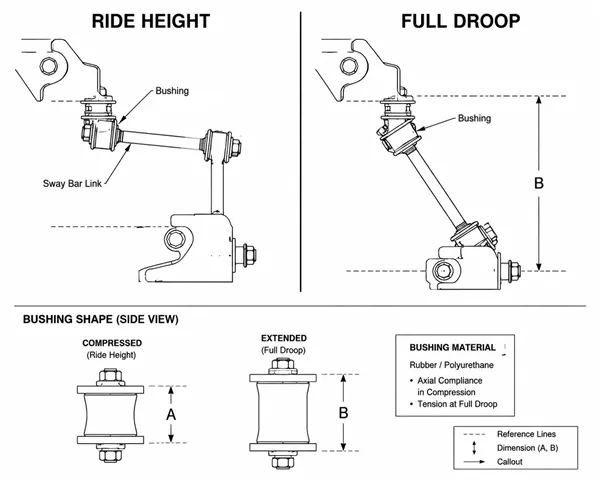

¿Por qué Deben Apretarse las Barras Link a Altura de Conducción?

Sí. Apretar los tornillos de la Barra Link mientras la suspensión está en extensión máxima precarga los bujes en una posición antinatural, causando desgarro prematuro, ruido de bloqueo y desgaste acelerado que parece un buje defectuoso para un ojo no entrenado.

Esto no es un defecto de material. Es un error de geometría. Una Barra Link conecta la barra estabilizadora con el brazo de control o el puntal. Cuando la suspensión está colgando en extensión máxima, con ambas ruedas en el aire, la distancia entre el punto de anclaje de la barra y el brazo de control está en su máximo. Si aprietas los tornillos de la Barra Link en esta posición, los bujes se comprimen asimétricamente para mantener esa posición más larga. Cuando el vehículo se baja a la altura de conducción, los bujes se ven forzados a una torsión y cizallamiento constantes, incluso cuando el vehículo está estacionado.

Cómo Lucen los Bujes Instalados en Extensión en una Pieza Devuelta

• Compresión asimétrica del buje — la goma está más apretada en un lado que en el otro. Esto es fácil de detectar cortando el buje por la mitad y midiendo el grosor de la pared en ambos lados. Un buje correctamente instalado muestra una compresión uniforme.
• Desgarro en el enlace buje-manguito — la torsión constante durante la conducción normal pela la goma del manguito interior en el lado cargado. Esto parece un defecto de delaminación, pero solo ocurre en un lado y está alineado con la dirección de la precarga.
• Ruido de bloqueo descrito como "crujido" o "gemido" — el buje se ve forzado a girar más allá de su rango de diseño en cada movimiento de la suspensión, generando fricción que suena como una rótula seca. La superficie del buje puede aparecer vidriada o pulida en una línea correspondiente al camino de bloqueo.

Cómo Confirmar esto en una Pieza Devuelta

Pregunta al cliente final: "¿El vehículo estaba en el suelo cuando apretaste los tornillos, o las ruedas estaban en el aire?" Si no pueden responder, corta el buje. La compresión asimétrica en un buje que de otro modo está dentro de la especificación es evidencia definitiva de una geometría de instalación incorrecta. Recomendamos fotografiar la sección transversal del buje cortado e incluirla en la documentación del rechazo.

El manual de servicio OE de prácticamente todos los vehículos con Barra Link especifica que los tornillos deben apretarse a altura de conducción, es decir, con el vehículo en el suelo y todo su peso sobre la suspensión. Algunos manuales incluso especifican colocar rampas bajo los neumáticos para simular la carga estática. Esta no es una recomendación de GDST; es la especificación del fabricante.

---

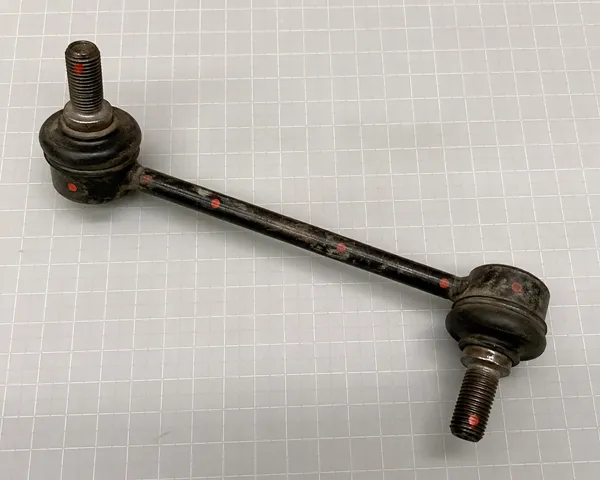

Cómo Distinguir los Errores de Instalación de los Defectos de Barra Link

Utiliza una inspección física de tres pasos: verifica las roscas, verifica la tuerca y verifica el buje. Si alguno de estos muestra las marcas descritas anteriormente, el fallo es casi con certeza relacionado con la instalación, no un defecto del producto.

Cuando llega una pieza devuelta, tienes cinco minutos para tomar una decisión. A continuación, el flujo de trabajo que usamos en nuestro propio laboratorio de calidad al analizar devoluciones de clientes:

Paso 1: Inspección de Roscas (30 segundos)

• Amplía las roscas con una lupa de 10× o una lente macro de smartphone.
• Busca estrangulamiento (diámetro reducido en el vástago justo debajo de la tuerca) → exceso de torque.
• Busca gripado (parches rugosos y plateados en los flancos de la rosca) → torque insuficiente o tuerca floja.
• Busca roscas limpias y sin daños sin estrangulamiento → continúa al Paso 2.

Paso 2: Inspección de la Tuerca (20 segundos)

• Retira la tuerca con cuidado.
• Inspecciona el anillo de bloqueo de nylon. ¿Está agrietado, aplastado o falta material? → exceso de torque o reutilización de una tuerca de inserto de nylon nueva (error común).
• ¿La tuerca rosca a mano sin resistencia? Si es así, el elemento de bloqueo está desgastado y la tuerca fue reutilizada o apretada en exceso.

Paso 3: Inspección del Buje (60 segundos con cuchillo o sierra de arco)

• Corta el buje axialmente a través del centro del manguito.
• Mide el grosor de la goma en ambos lados del manguito.
• Relación mayor de 1,3:1 (un lado un 30% más grueso que el otro) → precargado en extensión.
• Busca desgarro en la línea de enlace. Si hay desgarro pero la compresión es uniforme → posible defecto de enlace. Si el desgarro está acompañado de compresión asimétrica → error de instalación.

Paso 4: Verificación de Holgura de la Rótula (90 segundos)

• Sujeta la Barra Link en un tornillo de banco por el zócalo de la rótula.
• Fija un indicador de reloj al espárrago y mide el juego axial.
• La mayoría de las Barras Link de turismos deben tener menos de 0,3 mm de holgura axial cuando son nuevas. La especificación OEM para muchas aplicaciones es de 0,1–0,2 mm.²
• Si la holgura supera 0,5 mm y los Pasos 1–3 no muestran errores de instalación, la rótula es defectuosa. Esta es una garantía legítima.

Paso 5: Decisión

Resultados de la Inspección	Diagnóstico	Acción Recomendada
Roscas estranguladas o tuerca agrietada	Exceso de torque	Rechazar reclamación. Enviar evidencia fotográfica.
Gripado o rozamiento en roscas/arandela	Torque insuficiente (flojo)	Rechazar reclamación. Recomendar llave de torque.
Compresión asimétrica del buje	Apretado en extensión	Rechazar reclamación. Explicar la regla de altura de conducción.
Roscas limpias + tuerca intacta + bujes simétricos + alta holgura de rótula	Defecto de fabricación	Aprobar reclamación. Emitir crédito.

---

Preguntas Frecuentes

¿Cuál es la causa más común de fallo prematuro de Barra Link?

Según nuestros datos de devolución de los últimos tres años, la causa individual más común es el torque incorrecto, ya sea demasiado flojo o demasiado apretado, que representa aproximadamente el 55% de todos los fallos prematuros. La segunda más común es apretar en extensión máxima, con alrededor del 20%. Los defectos de fabricación genuinos representan menos del 10% de las devoluciones.³ Los casos restantes son desgaste normal más allá de la vida útil de servicio esperada.

¿Cómo sé si una Barra Link devuelta fue apretada en exceso sin herramientas especiales?

No necesitas un tensiómetro. Usa un calibrador para medir el diámetro de la rosca en el vástago justo debajo de la tuerca. Compáralo con el diámetro de una rosca sin usar en el mismo espárrago o en una pieza nueva de la misma especificación. Una reducción de más de 0,05 mm indica que el tornillo cedió plásticamente.⁴ Esta es una verificación de control de calidad estándar utilizada por los proveedores OE en todo el mundo.

¿Debo reemplazar las Barras Link en pares?

Profesionalmente, sí. Reemplazar solo un lado somete a la Barra Link nueva a fuerzas asimétricas de la Barra Link vieja y desgastada del lado opuesto. La Barra Link nueva experimentará una carga asimétrica que acelera el desgaste. Recomendamos reemplazar ambos lados simultáneamente y verificar los bujes de la barra estabilizadora al mismo tiempo. Este no es un argumento de ventas de GDST, sino el procedimiento de servicio OE estándar.

¿Puede confundirse un buje defectuoso con uno instalado incorrectamente?

Solo si omites la verificación de sección transversal. La goma intacta con una relación de compresión uniforme es señal de una instalación correcta. Un buje que está roto o separado del manguito pero tiene una compresión simétrica puede tener un defecto de enlace: ese es un problema de calidad legítimo. Siempre fotografiamos el buje cortado para confirmar antes de aprobar una reclamación de garantía.

---

Conclusión

Reemplazar una Barra Link parece simple, pero la mayoría de los fallos prematuros son causados por errores de instalación que dejan evidencia física identificable en la pieza devuelta. Como profesional de soporte técnico o de calidad, tu capacidad para leer esa evidencia —estrangulamiento de roscas, gripado, insertos de nylon agrietados y compresión asimétrica del buje— determina si desperdicias dinero en reclamaciones de garantía falsas o si educas a tu base de clientes de manera efectiva.

Los datos de devolución de nuestra fábrica dejan una cosa clara: muchas Barras Link "defectuosas" son en realidad víctimas de torque insuficiente, exceso de torque o apriete incorrecto sin carga en la suspensión. Esas piezas no son tuyas para pagar. Pero tampoco puedes permitirte alienar a tus clientes rechazando reclamaciones sin explicación. La solución es inspeccionar la pieza, fotografiar la evidencia y explicar la física en un lenguaje que un mecánico pueda respetar.

En GDST, fabricamos Barras Link según las especificaciones OE y respaldamos nuestra calidad. Pero también creemos que la mejor garantía es la que nunca se presenta, porque la pieza se instaló correctamente desde el principio. Si deseas reducir tu tasa de devoluciones de garantía educando a tus clientes intermedios, ofrecemos documentación de soporte técnico, guías de instalación e incluso servicios de fotografía de análisis de fallos para nuestros socios mayoristas. Contacta a nuestro equipo de ventas para saber cómo apoyamos la reputación de calidad de tu marca.

---
