Si estás aprovisionando Barras Link para cobertura mixta de vehículos, "¿dónde está ubicada?" es la pregunta equivocada. La pregunta correcta es: ¿qué configuración, para qué aplicación, y sabe tu proveedor la diferencia?

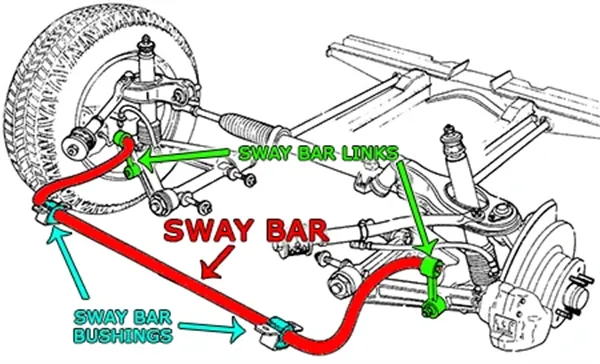

La Barra Link conecta la barra estabilizadora con el puntal de suspensión o el brazo de control inferior, según el diseño de la suspensión. En la mayoría de los turismos con puntales MacPherson, se monta entre el cuerpo del puntal y la barra estabilizadora. En camiones o sistemas de múltiple enlace, el punto de montaje cambia. La ubicación nunca es universal.
La mayoría de los compradores con quienes trabajamos ya saben lo que hace una Barra Link. Lo que les genera problemas es asumir que la "ubicación" se corresponde directamente con un único número de pieza. No es así. Las variables que más importan —tipo de suspensión, posición del eje, configuración de la rótula— difieren según la categoría de vehículo. Si eso falla en la etapa de aprovisionamiento, las devoluciones llegan después. Así es como lo desglosamos.
¿Cambia la Ubicación de la Barra Link Según el Tipo de Suspensión?
Muchos compradores nos envían solicitudes sin especificar el diseño de la suspensión. Ahí es donde comienzan la mayoría de los errores de ajuste. La geometría de montaje no es la misma en todos los tipos de suspensión, y tratarla como si lo fuera crea problemas reales posteriormente.

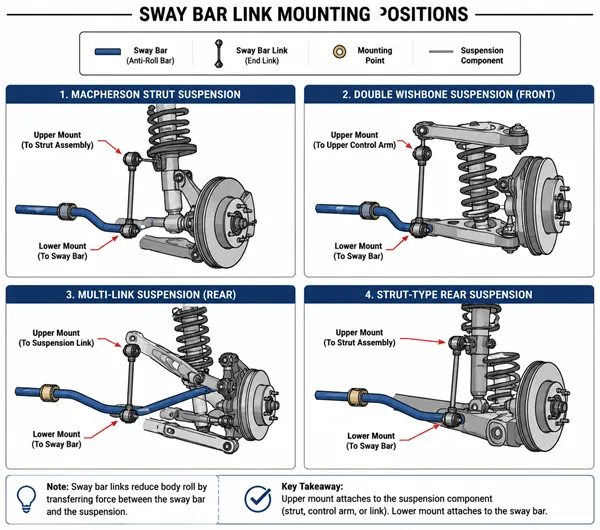

Sí, la ubicación cambia según el diseño de la suspensión. En los sistemas de puntal MacPherson, la Barra Link va desde la barra estabilizadora hasta el cuerpo del puntal1. En configuraciones de doble triángulo o de múltiple enlace, normalmente conecta con el brazo de control inferior2. En camiones con eje rígido, la geometría y el ángulo de montaje de la Barra Link difieren por completo.
Seamos específicos sobre lo que esto significa para el aprovisionamiento.
Sistemas de Puntal MacPherson
Esta es la configuración más común para turismos y SUV compactos3. La Barra Link se monta vertical o casi verticalmente entre el extremo exterior de la barra estabilizadora y un soporte en el cuerpo del puntal. La Barra Link suele ser corta, con rótulas en ambos extremos. La mayor parte del volumen de catálogo que producimos para aplicaciones de turismos japoneses y coreanos cae en esta categoría.
Sistemas de Doble Triángulo y Múltiple Enlace
Aquí la Barra Link conecta la barra estabilizadora con el brazo de control inferior. El ángulo y la dirección de montaje cambian, y la longitud de la Barra Link suele ser diferente. Lo vemos con frecuencia en SUV de mayor tamaño y plataformas europeas. Los compradores que aprovisionan para estas aplicaciones a veces nos envían un número de pieza de un ajuste MacPherson y preguntan si es intercambiable. Por lo general no lo es, aunque la especificación de rosca del espárrago parezca igual.
Camiones con Eje Rígido
Los camiones ligeros y medianos con ejes traseros rígidos usan una configuración completamente diferente. La propia barra estabilizadora está posicionada de manera distinta, las condiciones de carga son más altas y el diseño de la Barra Link lo refleja: cuerpo más robusto, clasificaciones de torque más altas, y a veces una unión de buje y perno en lugar de un espárrago esférico. Cuando recibimos consultas para este segmento sin una especificación de vehículo, esta es la primera aclaración que pedimos.
| Tipo de Suspensión | Puntos de Conexión Típicos de la Barra Link | Segmento Vehicular Común |
|---|---|---|
| Puntal MacPherson | Barra estabilizadora al cuerpo del puntal | Turismos, SUV compactos |
| Doble Triángulo / Múltiple Enlace | Barra estabilizadora al brazo de control inferior | SUV de tamaño completo, plataformas europeas |
| Eje Rígido | Barra estabilizadora al soporte del eje | Camiones ligeros, camiones medianos |
¿Difiere la Ubicación de la Barra Link Entre los Ejes Delantero y Trasero?
Esta es una pregunta que escuchamos con más frecuencia ahora, porque más vehículos llevan suspensiones traseras activas o semi-independientes con sus propios sistemas estabilizadores. La respuesta corta es sí, y la diferencia importa más de lo que la mayoría de los compradores espera.

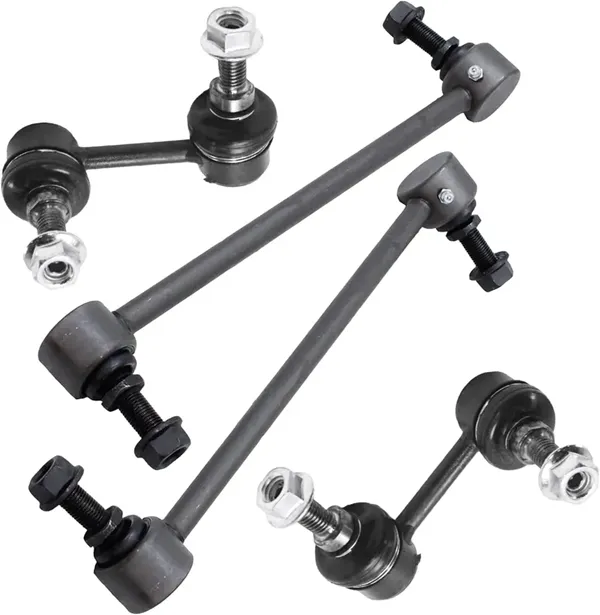

Las Barras Link delanteras y traseras no son intercambiables. La Barra Link delantera típicamente maneja cargas laterales más altas y opera en un rango de ángulo de dirección más amplio. La Barra Link trasera suele ser más corta y se monta en un espacio más reducido. La longitud del espárrago, la clasificación del ángulo de la rótula y las especificaciones de holgura del cuerpo difieren entre las posiciones de los ejes.
Hemos trabajado con distribuidores que inicialmente catalogan las Barras Link delantera y trasera bajo un único SKU para simplificar el inventario. Ese enfoque sí reduce la complejidad del inventario, pero aumenta las quejas de ajuste. He aquí por qué vale la pena mantener separada la distinción delantero-trasero.
Eje Delantero: Mayor Carga, Mayor Rango de Ángulo
Las Barras Link delanteras trabajan bajo estrés lateral y longitudinal combinado. La rótula de una Barra Link delantera necesita acomodar el giro de dirección además del recorrido de la suspensión. Esto significa que el rango de ángulo de operación —hasta dónde puede articularse la rótula antes de bloquearse o desgastarse— es una especificación real que debe confirmarse, no asumirse. Cuando cotizamos Barras Link delanteras, pedimos la especificación de ángulo OE si el comprador la tiene.
Eje Trasero: Espacio Más Reducido, Lógica de Montaje Diferente
Las Barras Link traseras en suspensiones traseras de múltiple enlace suelen ser más cortas y trabajan en un espacio más restringido. Las cargas son diferentes, la orientación del espárrago a veces se invierte y la frecuencia de reemplazo es menor en la mayoría de los mercados. Un comprador que cubre una flota mixta no debe asumir que una Barra Link trasera es simplemente una "versión más pequeña" de la delantera. Las Barras Link físicamente similares con especificaciones diferentes de ángulo o torque generarán devoluciones por garantía.
Qué Preguntamos Cuando Llega una Solicitud Sin Especificación de Eje
Cuando un cliente nos envía una solicitud que dice "Barra Link para [modelo de vehículo]" sin especificar delantero o trasero, preguntamos:
- ¿Es para el eje delantero, el eje trasero o ambos?
- ¿Tiene el número de referencia OE para cada posición?
- ¿Cuál es el mercado al que se venderá esta pieza? ¿Requiere el clima local algún tratamiento superficial específico?
Ese último punto importa porque una Barra Link vendida en un mercado costero de alta humedad, o en un entorno con sal en las vías, tiene requisitos de recubrimiento diferentes a una vendida en un mercado de posventa de clima seco4.
| Posición del Eje | Perfil de Carga | Demanda de Ángulo de la Rótula | Rango Típico de Longitud |
|---|---|---|---|
| Delantero | Alta carga lateral + carga de dirección | Mayor ángulo de operación | Media a larga |
| Trasero | Moderada, geometría restringida | Menor ángulo de operación | Corta a media |
¿Qué Tipo de Rótula Se Usa en Cada Punto de Montaje?
Esta es la variable que genera más confusión en nuestras conversaciones de ventas. Los compradores suelen centrarse en la longitud y el tamaño de la rosca. El tipo de rótula se pasa por alto. Cuando se pasa por alto, se pide la pieza equivocada.
Las Barras Link usan extremos de espárrago esférico o extremos de buje y perno, según el diseño del vehículo. Los extremos de espárrago esférico permiten articulación en múltiples ejes, mientras que los extremos de buje permiten flexión por compresión de la goma. Mezclar estos tipos —incluso en una Barra Link geométricamente similar— causará bloqueo, ruido o fallo prematuro.
A continuación, el desglose que usamos al revisar una solicitud de ajuste.
Extremos de Espárrago Esférico (Ambos Extremos)
Esta es la configuración más común en turismos y SUV con suspensión MacPherson o de múltiple enlace. Ambos extremos de la Barra Link tienen un espárrago esférico que se rosca en un soporte o cuerpo del puntal. La rótula permite movimiento multidireccional y gestiona la demanda de articulación durante el recorrido de la suspensión y la dirección. La calidad de la rótula —retención de grasa, material del zócalo, dureza del espárrago— es lo que distingue una buena Barra Link de una económica que falla prematuramente.
Extremos de Buje y Perno
Algunas aplicaciones de camiones y de mayor demanda usan un diseño de perno pasante con buje en uno o ambos extremos. El buje de goma permite una flexión limitada. Este diseño es más simple pero menos articulado, y es adecuado para aplicaciones donde la demanda angular es menor y la capacidad de carga importa más. Lo vemos con más frecuencia en ajustes de camiones ligeros y medianos que en cobertura de turismos.
Barras Link de Longitud Ajustable
Algunas aplicaciones de rendimiento o vehículos elevados usan Barras Link ajustables con cuerpo roscado. Estas son una categoría de aprovisionamiento separada. Las tolerancias de fabricación, la calidad de la rosca y el mecanismo de bloqueo importan significativamente. Los compradores que apuntan al mercado de posventa todoterreno o de rendimiento deben tratarlas como una categoría de SKU distinta, no como una variación de una Barra Link estándar.
| Configuración de Rótula | Tipo de Articulación | Aplicación Típica |
|---|---|---|
| Espárrago esférico en ambos extremos | Multidireccional | Turismos, SUV |
| Extremos de buje y perno | Flexión en un solo eje | Camiones ligeros y medianos |
| Cuerpo roscado ajustable | Longitud ajustable + extremos de espárrago | Todoterreno, vehículos elevados |
¿Cómo Afectan las Diferencias de Categoría Vehicular a la Decisión de Aprovisionamiento?

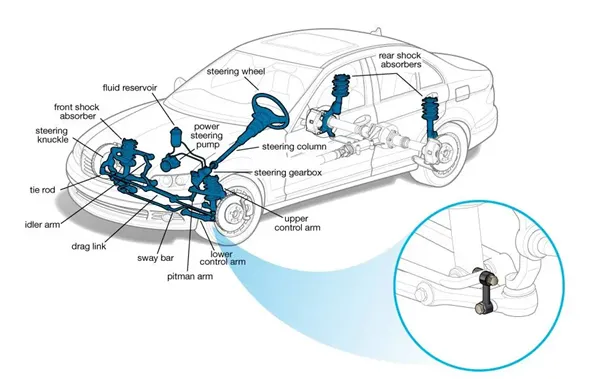

Los compradores que cubren múltiples segmentos de vehículos —turismos, SUV, camiones ligeros, camiones pesados— a veces abordan las Barras Link como una única categoría de producto. No lo son. La lógica de aprovisionamiento, los requisitos de calidad y los perfiles de riesgo de fallo son diferentes entre segmentos.
Las Barras Link para turismos priorizan el rendimiento sin ruido y el ajuste preciso. Las Barras Link para SUV y crossovers necesitan clasificaciones de carga más altas y mayor resistencia a la corrosión. Las Barras Link para camiones ligeros enfrentan mayor estrés y a veces uso mixto en carretera y todoterreno. Las Barras Link para camiones de servicio pesado tienen requisitos de carga y durabilidad que no se superponen en absoluto con las especificaciones de turismos.
Según nuestra experiencia, los errores de aprovisionamiento más frecuentes ocurren cuando un comprador se expande de un segmento vehicular a otro sin ajustar sus criterios de evaluación.
Turismos
El ruido es el principal impulsor de quejas en este segmento. Una Barra Link dimensionalmente correcta pero que usa un material de zócalo esférico de menor calidad generará ruidos de golpe o traqueteo en meses. Los compradores en este segmento suelen tener altas tasas de devolución en Barras Link de bajo coste que pasaron las verificaciones dimensionales pero fallaron en la calidad del material. Recomendamos las pruebas de niebla salina y de retención de torque como requisitos de control de calidad básicos para esta categoría5.
SUV y Crossovers
Aquí importan más el rango de carga y la resistencia a la corrosión. Los SUV transmiten más carga lateral a través del sistema estabilizador y muchos operan en entornos más exigentes. Una Barra Link fabricada con especificaciones de turismo se desgastará más rápido bajo las condiciones de carga de un SUV. Cuando cotizamos para cobertura de SUV, prestamos especial atención al diámetro del espárrago, el grado del material del zócalo y la especificación del recubrimiento superficial.
Camiones Ligeros y Medianos
La prioridad aquí se desplaza hacia la durabilidad bajo carga y terreno variables. Algunas aplicaciones de camiones ligeros, particularmente en mercados donde los camiones también son vehículos comerciales, acumulan un estrés significativamente mayor que la misma plataforma usada como vehículo personal. Los compradores que cubren estos mercados deben preguntar sobre datos de prueba de fatiga: a cuántos ciclos de carga está clasificada la Barra Link antes de que comience la degradación de la rótula.
Camiones de Servicio Pesado
Esta es una familia de productos separada. Las dimensiones de la Barra Link, las clasificaciones de carga, el diseño de la rótula y los estándares de calidad no son comparables a las Barras Link de vehículos de pasajeros. Tratamos las consultas de camiones de servicio pesado como una categoría de aprovisionamiento distinta y pedimos datos de aplicación vehicular más detallados antes de cotizar.
| Segmento de Vehículo | Prioridad de Calidad Principal | Pruebas de Control de Calidad Clave |
|---|---|---|
| Turismos | Rendimiento sin ruido | Retención de torque, niebla salina |
| SUV / Crossovers | Capacidad de carga + resistencia a la corrosión | Fuerza de extracción, niebla salina, fatiga |
| Camiones ligeros / medianos | Durabilidad bajo carga variable | Prueba de fatiga, rango de ángulo |
| Camiones de servicio pesado | Alta clasificación de carga, integridad de la rótula | Suite completa de pruebas estructurales |
Conclusión
La ubicación de la Barra Link depende del tipo de suspensión, la posición del eje y el segmento vehicular. Aprovisionar la Barra Link correcta significa hacer las preguntas correctas antes del pedido, no después de que lleguen las devoluciones.
"Anti-roll bar", https://en.wikipedia.org/wiki/Anti-roll_bar. En los sistemas de suspensión de puntal MacPherson, la Barra Link conecta el extremo exterior de la barra estabilizadora con un soporte en el cuerpo del puntal, una configuración descrita en las referencias estándar de ingeniería automotriz como característica de este tipo de suspensión. Función de la evidencia: definición; tipo de fuente: enciclopedia. ↩
"Double wishbone suspension", https://en.wikipedia.org/wiki/Double_wishbone_suspension. Las referencias de ingeniería automotriz describen los sistemas de suspensión de doble triángulo como aquellos que típicamente dirigen la Barra Link hacia el brazo de control inferior, distinguiendo esta geometría del anclaje al cuerpo del puntal utilizado en las configuraciones MacPherson. Función de la evidencia: definición; tipo de fuente: enciclopedia. ↩
"MacPherson strut - Wikipedia", https://en.wikipedia.org/wiki/MacPherson_strut. El puntal MacPherson está ampliamente documentado como el diseño de suspensión delantera más prevalente en turismos, conocido por su compactibilidad y bajo coste de fabricación en comparación con las alternativas de doble triángulo. Función de la evidencia: apoyo general; tipo de fuente: enciclopedia. ↩
"Corrosion Protection for Metal Connectors and Fasteners ...", https://www.fema.gov/sites/default/files/2020-07/tb8-corrosion_protection_metal_connectors_coastal_areas.pdf. La investigación en ciencia de la corrosión y los estudios de durabilidad automotriz documentan que los iones de cloruro de las sales de deshielo de las vías y la exposición atmosférica marina aceleran sustancialmente la corrosión electroquímica de los componentes de suspensión ferrosos, un hallazgo que sustenta las diferencias en las especificaciones de recubrimiento OEM y del mercado de posventa por mercado geográfico. Función de la evidencia: mecanismo; tipo de fuente: investigación. ↩
"[PDF] usmc coatings and components corrosion evaluation", https://www.waru.edu/sites/default/files/Migrated/CopDocuments/USMC%20Coatings%20and%20Components%20Corrosion%20Evaluation%20Methodology.pdf. Los organismos de normalización de la industria, incluidos SAE International e ISO, especifican las pruebas de corrosión por niebla salina (según ASTM B117 o equivalente) y los protocolos de retención de torque como métodos aceptados para evaluar la durabilidad y la integridad de la rótula de los componentes de enlace de suspensión automotriz. Función de la evidencia: consenso de expertos; tipo de fuente: institución. ↩
